Пульт управления ПУ-3

Артикул: 00124600

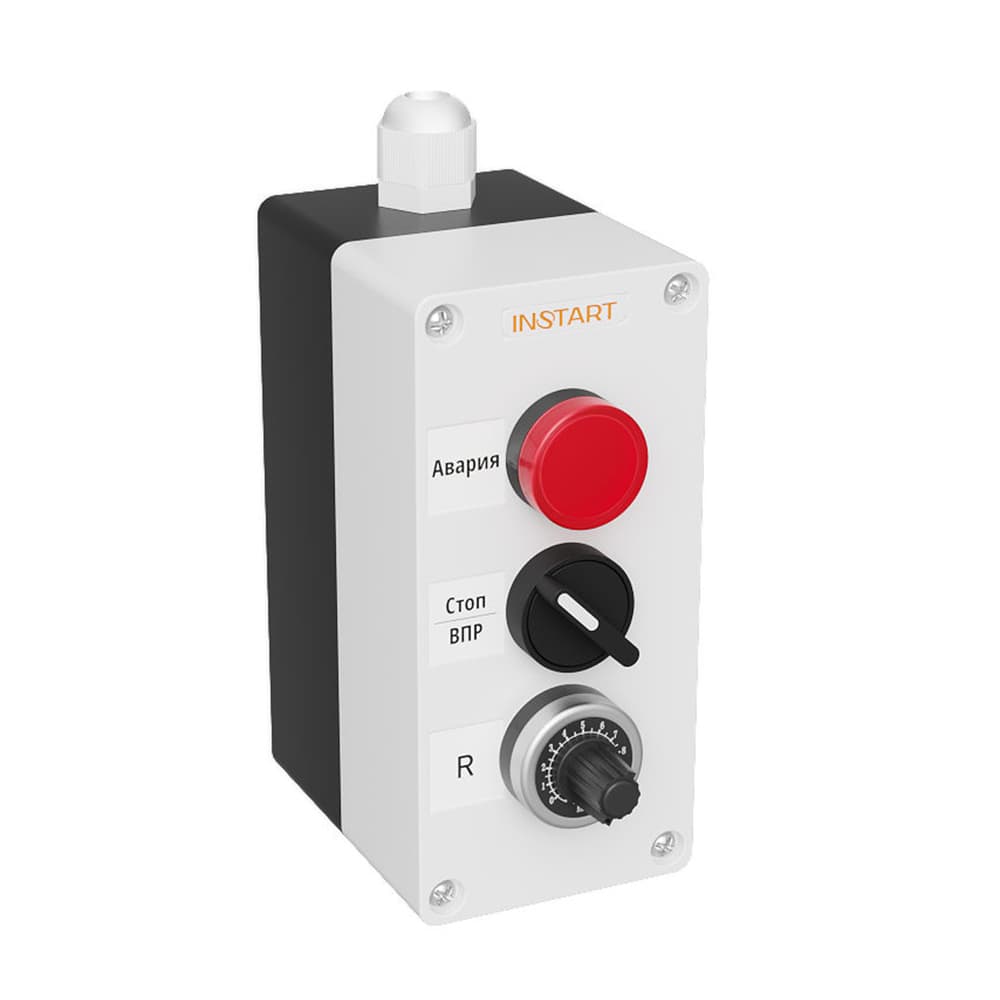

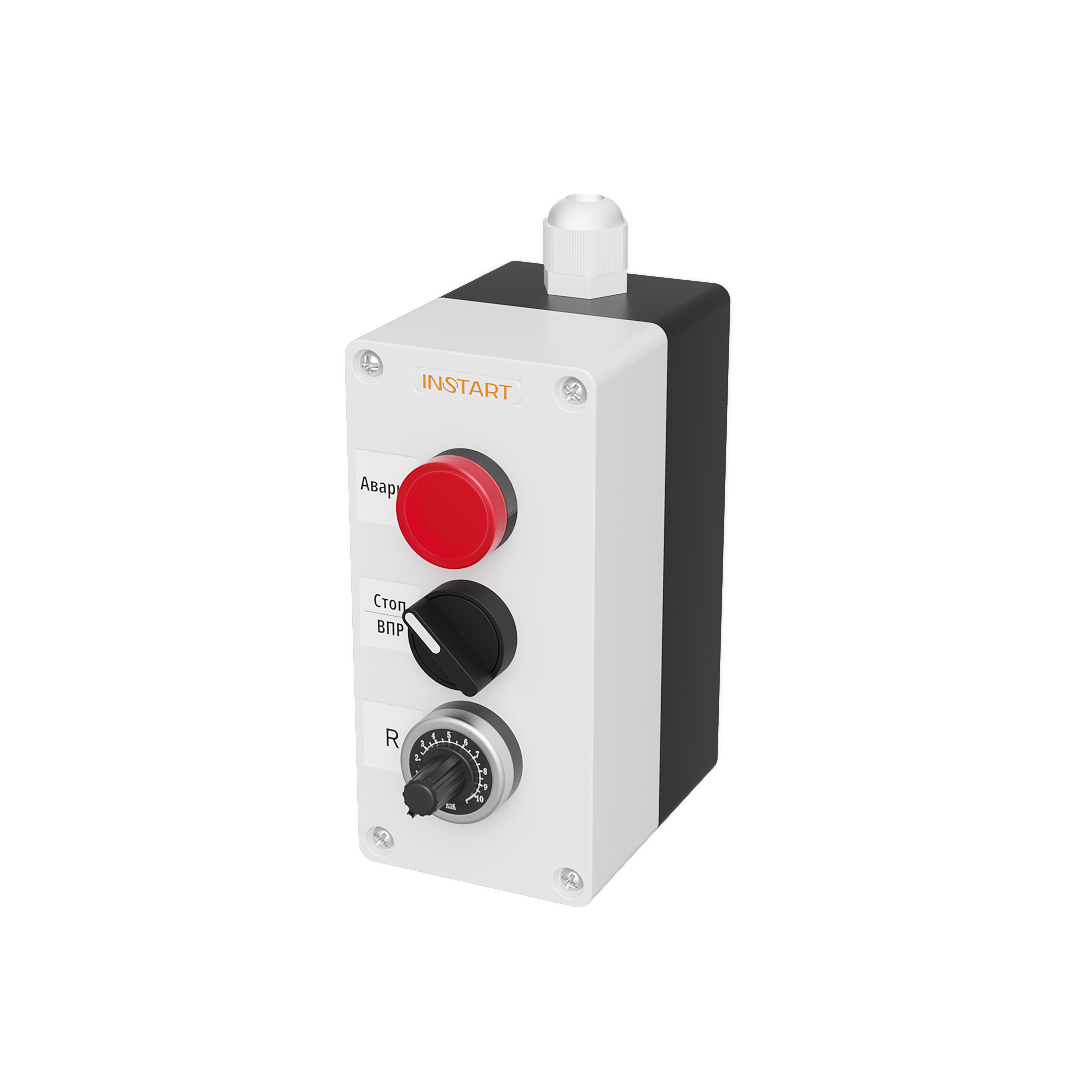

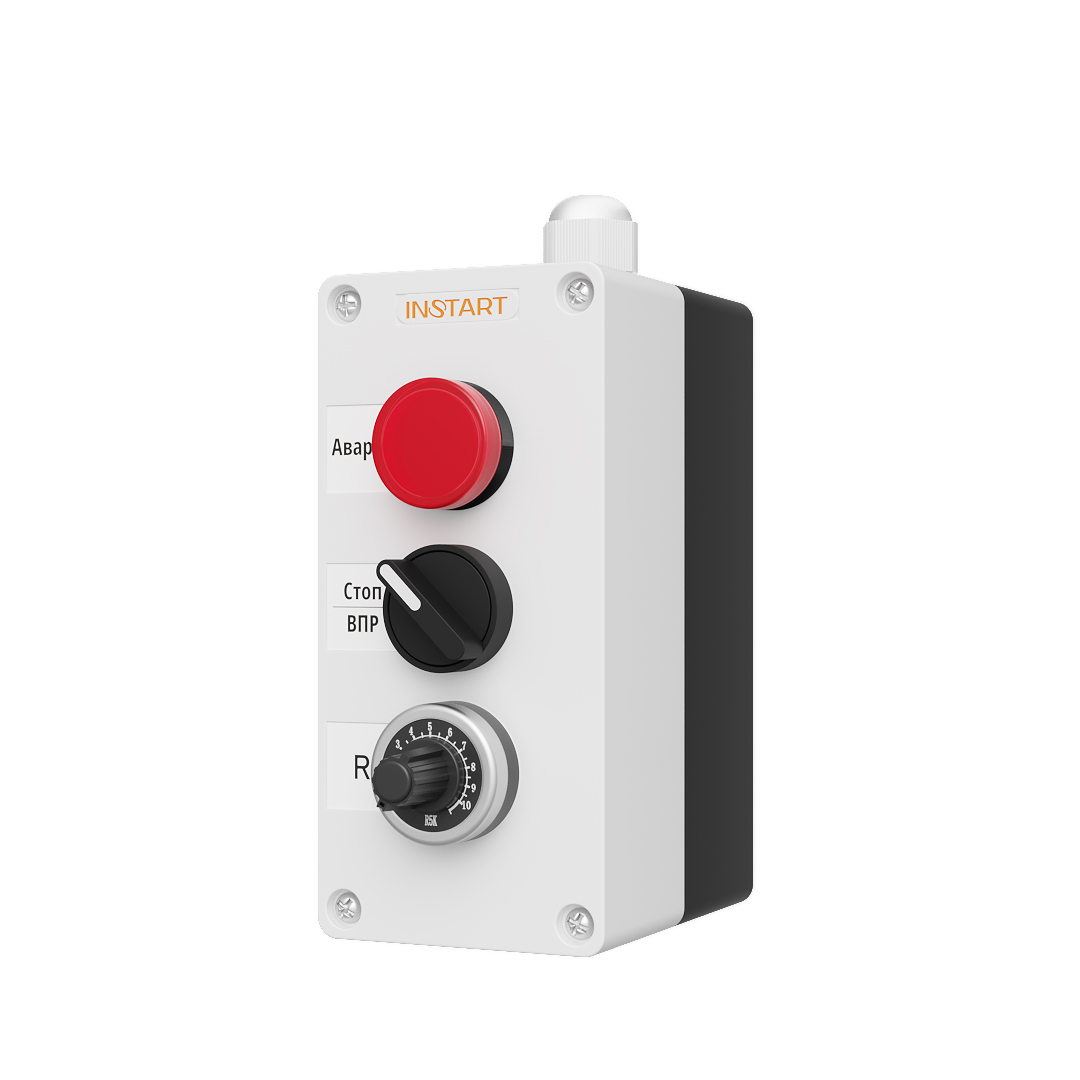

Пульт дистанционного управления Серия ПУ-3 Модель ПУ-3-511

ПУ-3-511 – пульт управления, оснащённый индикацией, в виде красной лампы 220В, 2-х позиционным переключателем, потенциометром. Предназначен для управления пуском, остановом, изменения опорного сигнала частоты, индикации аварии преобразователя частоты.

Совместимость:
- Преобразователи частоты серии VCI, SDI, LCI (S), LCI, MCI, FCI, INPRIME, NCI
К сравнению

5 320 руб.Купить

Запросить скидку
* Не является публичной офертой.
  • Описание
  • Технические характеристики
  • Документация
  • Видео

Пульт управления (ПУ) – предназначен для коммутации электрических цепей управления переменного тока напряжением до 230 В частоты 50 и 60 Гц и постоянного тока напряжением до 50 В, для дистанционной подачи сигналов управления. Применяется для дистанционного управления различными механизмами и электрическими машинами.

Пульт управления состоит из лицевой панели и задней крышки. На лицевой панели размещены световая индикация/индикатор и элементы управления (кнопки, переключатель и/или потенциометр), комбинация зависит от выбранной модели ПУ.

Система обозначений

ПУ-3- Х Y Z

ПУ-3 – корпус кнопочного поста на 3 места

Х – тип индикатора:

0: индикация отсутствует.
1: лампа LED зеленая, матрица 22 мм. напряжение 24 V DC.
2: лампа LED зеленая, матрица 22 мм. напряжение 230 V AC.
4: лампа LED красная, матрица 22 мм. напряжение 24 V DC.
5: лампа LED красная, матрица 22 мм. напряжение 230 V AC.
6: измеритель аналоговых сигналов ИТП-11, матрица 22 мм.
7:
– лампа LED зеленая, матрица 22 мм. напряжение 24 V DC.
– лампа LED красная, матрица 22 мм. напряжение 24 V DC.
8:
– лампа LED зеленая, матрица 22 мм. напряжение 230 V AC.
– лампа LED красная, матрица 22 мм. напряжение 230 V AC.

Y – кнопки/переключатели:

0: кнопки/переключатели не устанавливаются.
1: переключатель с фиксацией 2 позиции 1НО, матрица 22 мм.
2: переключатель с фиксацией 3 позиции 2НО, матрица 22 мм.
6 instart-info.ru
3:
– кнопка зеленая Пуск 1НО, матрица 22 мм.
– кнопка красная Стоп 1НЗ+1НО, матрица 22 мм.
4:
– кнопка зеленая Пуск 1НО, матрица 22 мм.
– кнопка красная Стоп 1НЗ+1НО, матрица 22 мм.
– переключатель с фиксацией 2 позиции 1НО, матрица 22 мм.
5:
– кнопка зеленая Пуск 1НО, матрица 22 мм.
– кнопка красная Стоп 1НЗ+1НО, матрица 22 мм.
– кнопка черная Реверс 1НО, матрица 22 мм.
6 – комбинированная кнопка Пуск-Стоп, матрица 22 мм.
7 – красная кнопка-грибок «Аварийный стоп».

Z – потенциометр:

0 – потенциометр не устанавливается.
1 – потенциометр 5 кОм 2 Вт.

Габаритные размеры



Модель ПУ Габаритные размеры, мм Установочные размеры, мм
Ш В Г Ш1 Ш2 В1 В2 d1 d2
ПУ-3- XYZ 70 150 65 61 54 121 111 6 4,1

Обзор трехместных пультов дистанционного управления на примере ПУ-3-430

Краткое описание:
В данном видео рассматривается задача: запуск/останов электродвигателя и вывод индикации аварии.

Руководство по эксплуатации Пульты управления серия ПУ-3
Паспорт
Каталог Пульты дистанционного управления INSTART
Общий каталог оборудования INSTART
Декларация о соответствии
