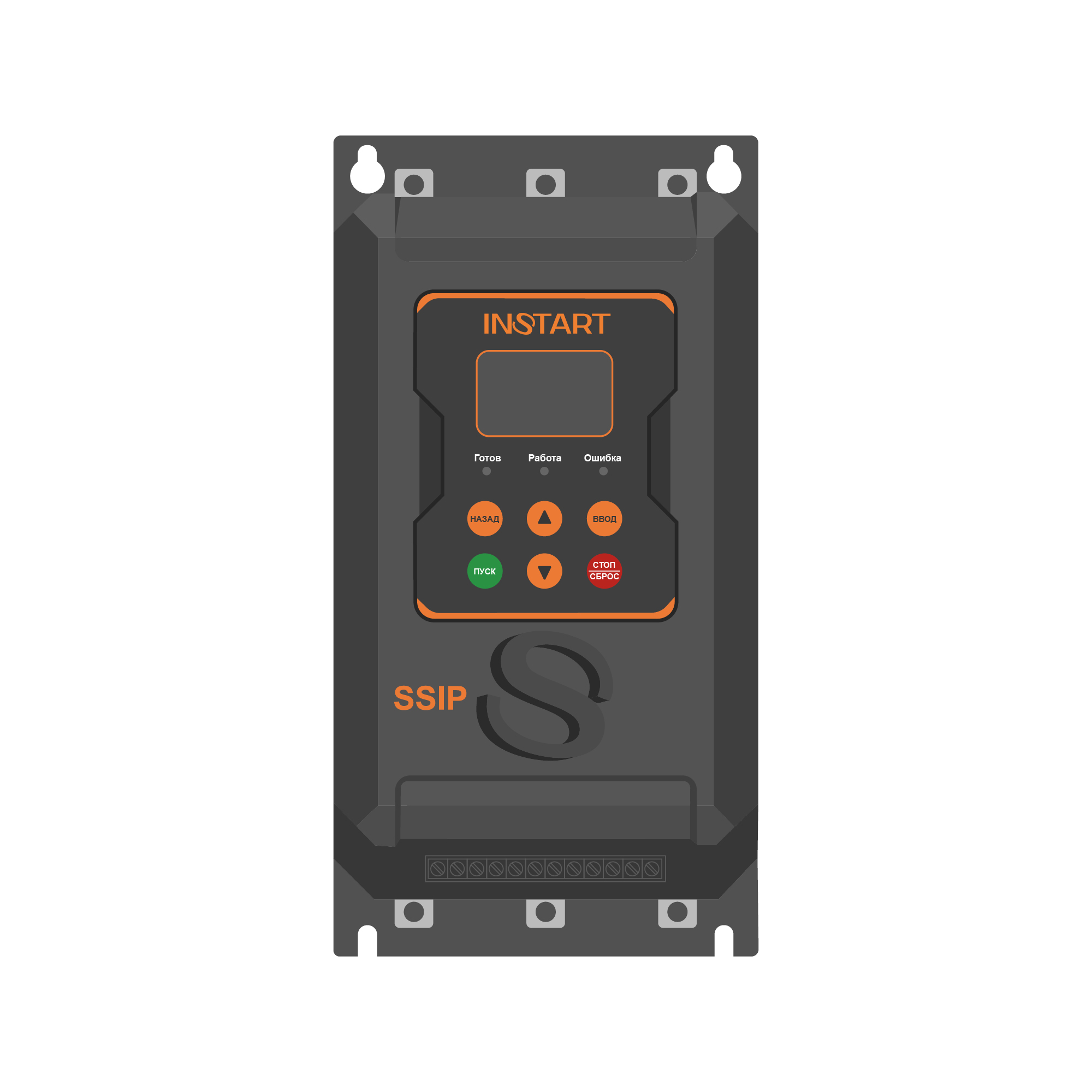

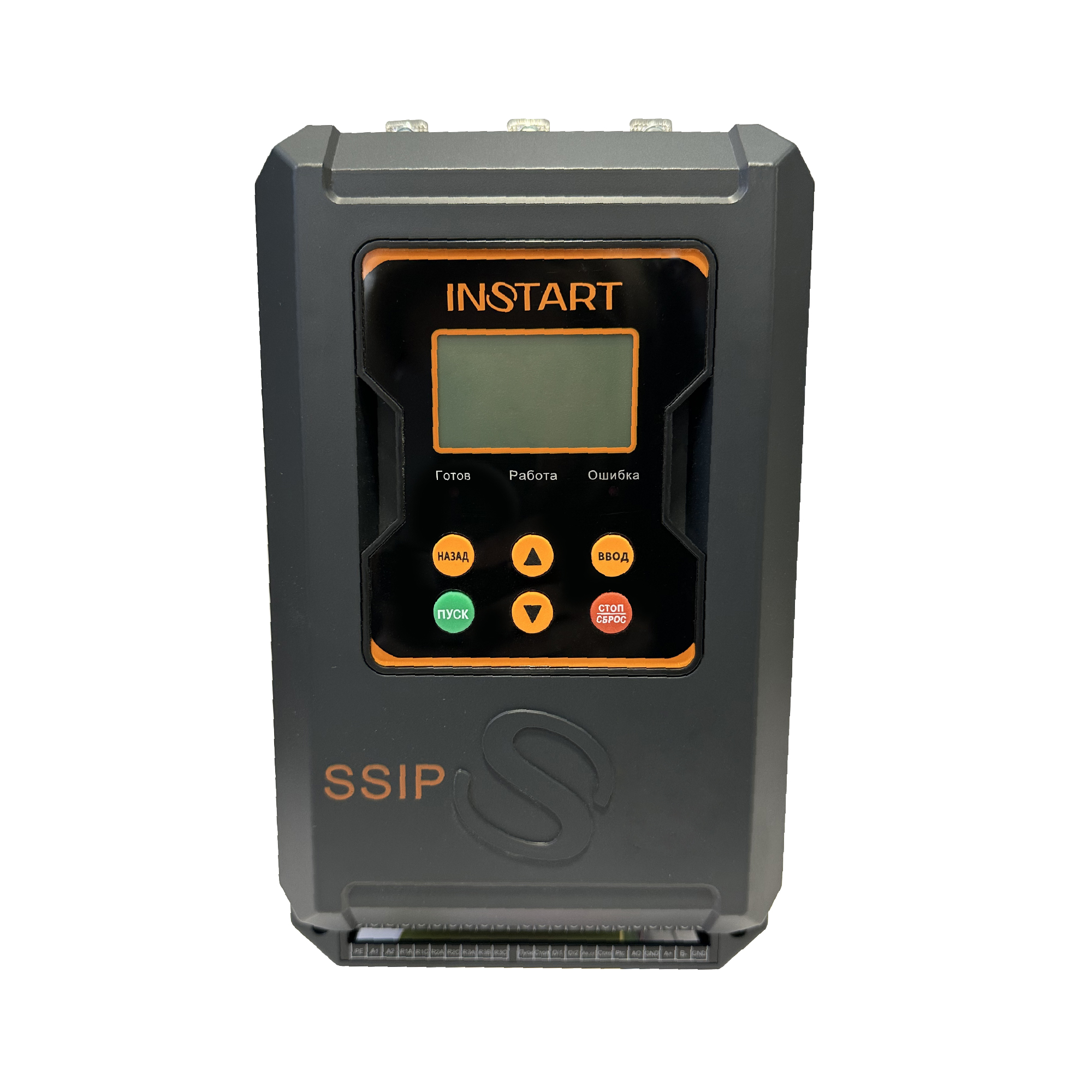

Описание серии SSIP

Устройства плавного пуска серии SSIP применяются везде, где необходим контролируемый пуск и останов двигателя, и не требуется регулировка скорости. Предназначены для систем, требующих повышенного контроля физических параметров.

Серия SSIP с внешним байпасным контактором облегчает техническое обслуживание и дает возможность применять контакторы различных видов.

Преимущества устройств плавного пуска INSTART серии SSIP

МОНТАЖ

  • Силовые шины открытого типа во всем мощностном диапазоне для удобства подключения
  • Конструкция корпуса позволяет выполнять установку без воздушных зазоров

НАСТРОЙКА И ПРОГРАММИРОВАНИЕ

  • ЖК-дисплей с русскоязычным меню
  • Предустановленные настройки для типовых применений
  • Встроенный сетевой протокол ModBUS RTU
  • Программируемые входы и выходы
  • Журнал событий с хронологией

ЭКСПЛУАТАЦИЯ

  • Эргономичная съемная выносная панель
  • Пофазный контроль тока, напряжения и температуры
  • Подключение  РТС-датчика электродвигателя
  • Независимое бесперебойное питание управляющей части устройства

Система обозначения

  1. Серия
  2. Мощность, кВт
  3. Ток, А
  4. Входное напряжение, В
    4:3 ~ 400 (380) B, 50/60 Гц
  5. Дополнительное защитное покрытие плат лаком
  6. Защитное покрытие плат компаундом



Схема подключения устройств плавного пуска серии SSIP

Массогабаритные характеристики



Типоразмер Модель Габаритные размеры
Вес (нетто), кг мм Способ монтажа
Ш В Г
1 SSIP-5.5/11-04 3,2 155 308 175 На монтажную панель
SSIP-7.5/15-04
SSIP-11/23-04
SSIP-15/30-04
SSIP-18.5/37-04
SSIP-22/43-04
SSIP-30/60-04
SSIP-37/74-04
SSIP-45/90-04
SSIP-55/110-04
2 SSIP-75/150-04 10 220 380 230 На монтажную панель
SSIP-90/180-04
SSIP-110/220-04
3 SSIP-132/264-04 18 270 490 230 На монтажную панель
SSIP-160/320-04
SSIP-185/370-04
SSIP-200/400-04
SSIP-220/440-04
4 SSIP-250/500-04 23 310 560 230 На монтажную панель
SSIP-280/560-04
SSIP-320/640-04
5 SSIP-355/710-04 29 350 590 230 На монтажную панель
SSIP-400/800-04
SSIP-450/900-04
6 SSIP-500/1000-04 37 420 660 230 На монтажную панель
SSIP-630/1260-04 38

Технические характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВ ПЛАВНОГО ПУСКА INSTART СЕРИИ SSIP

Модель Мощность двигателя*, кВт Ток, А
Вход: 3 фазы, 342-440 В (+5% не более 20 мс), 50/60 Гц ± 2%
SSIP-5.5/11-04 5,5 11
SSIP-7.5/15-04 7,5 15
SSIP-11/23-04 11 23
SSIP-15/30-04 15 30
SSIP-18.5/37-04 18,5 37
SSIP-22/43-04 22 43
SSIP-30/60-04 30 60
SSIP-37/74-04 37 74
SSIP-45/90-04 45 90
SSIP-55/110-04 55 110
SSIP-75/150-04 75 150
SSIP-90/180-04 90 180
SSIP-110/220-04 110 220
SSIP-132/264-04 132 264
SSIP-160/320-04 160 320
SSIP-185/370-04 185 370
SSIP-200/400-04 200 400
SSIP-220/440-04 220 440
SSIP-250/500-04 250 500
SSIP-280/560-04 280 560
SSIP-320/640-04 320 640
SSIP-355/710-04 355 710
SSIP-400/800-04 400 800
SSIP-450/900-04 450 900
SSIP-500/1000-04 500 1000
SSIP-630/1260-04 630 1260
*Номинальный ток двигателя не должен превышать номинальный выходной ток преобразователя частоты

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ УСТРОЙСТВ ПЛАВНОГО ПУСКА INSTART СЕРИИ SSIP

Параметры Описание
Напряжение питания и диапазон мощностей 3 ~ 342-440 В (± 5% не более 20мс)
Частота электропитания 50/60 Гц ± 2%
Диапазон мощностей 5.5 – 630 кВт
Тип подключаемого электродвигателя Трехфазный асинхронный с КЗР
Частота пусков Не более 5 раз в час (не чаще 1 раза в 12 минут)
Пусковое напряжение 30 – 70%
Ограничение пускового тока 200 – 500%
Время пуска 2 – 60 с
Время останова 0 – 60 с
Максимальный рабочий ток 50 – 200 %
Режимы пуска

Режим ограничения тока;
режим рампы по напряжению;
запуск рывком в режиме ограничения тока;
запуск рывком в режиме рампы по напряжению;


Режимы останова

Останов по инерции;
останов с линейным снижением напряжения


Наличие обводного контактора (байпас) Отсутствует (необходимо использовать внешний контактор)
Тип подключения к ЭД “В линию”
Питание платы управления 230 – 400 В, независимое от силовой части
Встроенный источник питания Нет
Релейные выходы

R1: 250 В АС до 3 А; 30 В DC до 3 А; (Работа по байпасу)
R2: 250 В АС до 3 А; 30 В DC до 3 А; (программируемое)
R3: НО до 3 А, НЗ до 1 A 250 В АС; НО до 3 А, НЗ до 1 A 30 В DC (программируемое)


Входы управления

5 цифровых (3 непрограммируемых и 2 программируемых входа)
1 вход для датчика PTC


Аналоговый выход 1 аналоговый выход 0(4) – 20 мА
Сетевой протокол Modbus RTU (RS-485)
Функции защиты Оптимальный комплект защит
Защитное покрытие плат С2С базовое, С3С опция
Степень защиты IP00
Система охлаждения Естественное охлаждение воздухом
Внешние условия

Размещение на высоте до 1000 м. При размещении выше 1000 м следует использовать устройство большей мощности.

Температура окружающего воздуха от -20 до +50°С, влажность воздуха – не более 90%, без конденсата.

Размещение устройства – в помещении с хорошей вентиляцией, при отсутствии коррозионно-активных веществ и электропроводящей пыли.

Вибрации не должны превышать 0.5G.
