Применение
Пульты управления (ПУ) предназначении для подключения к преобразователям частоты, устройствам плавного пуска и щитам управления. Пульты управления позволяют расширить функционал оборудования, позволяя дистанционно включать или выключать оборудование, а также в зависимости от модели пульта управления регулировать обороты электродвигателя, отображать состояние оборудования и др.
Основные возможности:
- пуск/останов;
- реверс;
- регулирование оборотов двигателя;
- индикация состояния оборудования “работа/авария”;
- отображение физических параметров приводного оборудования (ток, частота, обороты, момент, давление) в моделях с цифровым индикатором;
- реализация функции спящего режима в ПУ с цифровым индикатором ИТП-14, данную функцию применяют в системах водоснабжения для включения и отключения приводного оборудования;
- удаленное управление двигателем:
– до 10 метров от приводного оборудования – модели ПУ с возможностью регулировки оборотов (с потенциометром);
– до 50 метров от приводного оборудования – модели ПУ без потенциометра.
Преимущества:
- Широкая линейка
- Степень защиты IP54
- Готовые настройки под оборудование INSTART
- Срок сборки 3 дня
Описание
Пульт управления (ПУ) – предназначен для коммутации электрических цепей управления переменного тока напряжением до 230 В частоты 50 и 60 Гц и постоянного тока напряжением до 50 В, для дистанционной подачи сигналов управления. Применяется для дистанционного управления различными механизмами и электрическими машинами.

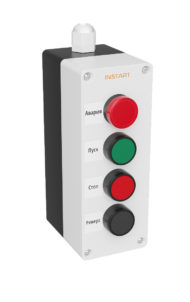

Пульт управления состоит из лицевой панели и задней крышки. На лицевой панели размещены световая индикация/индикатор и элементы управления (кнопки, переключатель и/или потенциометр), комбинация зависит от выбранной модели ПУ.
Технические характеристики
Система обозначений
ПУ-4- Х Y Z
ПУ-4 – корпус кнопочного поста на 4 места
Х – тип индикатора:
0: индикация отсутствует.
1: лампа LED зеленая, матрица 22 мм. напряжение 24 V DC.
2: лампа LED зеленая, матрица 22 мм. напряжение 230 V AC.
4: лампа LED красная, матрица 22 мм. напряжение 24 V DC.
5: лампа LED красная, матрица 22 мм. напряжение 230 V AC.
6: измеритель аналоговых сигналов ИТП-11, матрица 22 мм.
7:
– лампа LED зеленая, матрица 22 мм. напряжение 24 V DC.
– лампа LED красная, матрица 22 мм. напряжение 24 V DC.
8:
– лампа LED зеленая, матрица 22 мм. напряжение 230 V AC.
– лампа LED красная, матрица 22 мм. напряжение 230 V AC.
Y – кнопки/переключатели:
0: кнопки/переключатели не устанавливаются.
1: переключатель с фиксацией 2 позиции 1НО, матрица 22 мм.
2: переключатель с фиксацией 3 позиции 2НО, матрица 22 мм.
6 instart-info.ru
3:
– кнопка зеленая Пуск 1НО, матрица 22 мм.
– кнопка красная Стоп 1НЗ+1НО, матрица 22 мм.
4:
– кнопка зеленая Пуск 1НО, матрица 22 мм.
– кнопка красная Стоп 1НЗ+1НО, матрица 22 мм.
– переключатель с фиксацией 2 позиции 1НО, матрица 22 мм.
5:
– кнопка зеленая Пуск 1НО, матрица 22 мм.
– кнопка красная Стоп 1НЗ+1НО, матрица 22 мм.
– кнопка черная Реверс 1НО, матрица 22 мм.
6 – комбинированная кнопка Пуск-Стоп, матрица 22 мм.
7 – красная кнопка-грибок «Аварийный стоп».
Z – потенциометр:
0 – потенциометр не устанавливается.
1 – потенциометр 5 кОм 2 Вт.
Габаритные размеры
| Модель ПУ | Габаритные размеры, мм | Установочные размеры, мм | ||||||||||||||||||||||
| Ш | В | Г | Ш1 | Ш2 | В1 | В2 | d1 | d2 | ||||||||||||||||
| ПУ-4- XYZ | 70 | 195 | 65 | 61 | 54 | 165 | 155 | 6 | 4,1 | |||||||||||||||
Видео
Обзор четырехместных пультов дистанционного управления на примере модели ПУ-4-140
Краткое описание:
Запуск/останов электродвигателя, выбор направления вращения и вывод индикации “Работа” – это всё осуществляем с помощью пульта ПУ-4-140.
