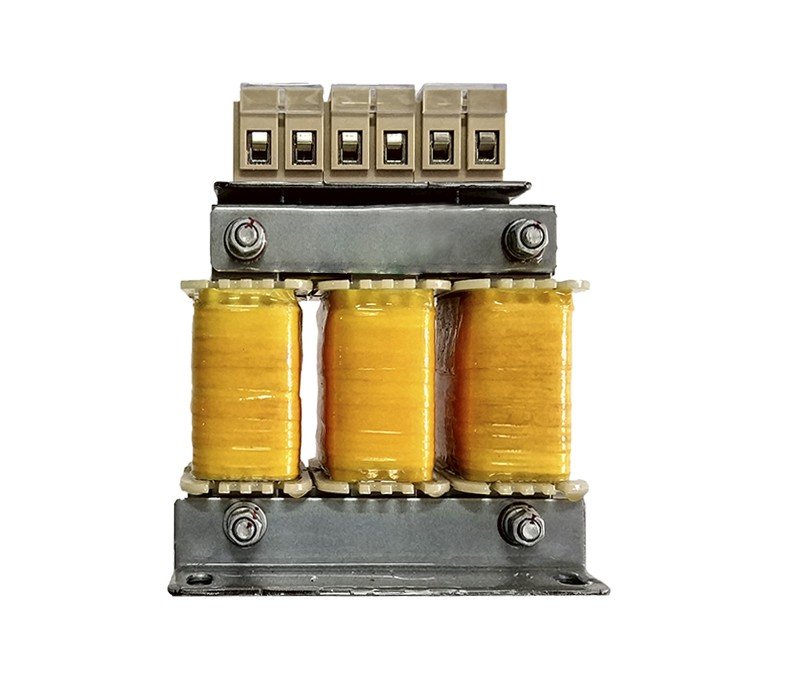

Сетевой дроссель

Отображение 1–12 из 28 результатов

Категории

Сетевые дроссели – предназначаются для снижения бросков токов входной цепи частотного преобразователя, при колебаниях напряжения в сети (так как после выпрямителя в сглаживающем фильтре используется конденсаторы большой емкости) а также для снижения выброса гармонических искажений в сеть.
Применение сетевых дросселей переменного тока позволяют уменьшить коэффициент гармоник в несколько раз, в зависимости от соотношений мощности питающего трансформатора, мощности нагрузки и параметров дросселя

Описание

Для чего нужны сетевые дроссели?

Сетевой дроссель требуется, когда необходимо избежать потерь напряжения в электрической цепи и убрать возникающие помехи. Устройства позволяют подавить высокочастотные гармоники, которые искажают параметры напряжения, что повышает коэффициент мощности частотного преобразователя. Однофазные и трехфазные сетевые дроссели используются в сетях, которые имеют высокие нагрузки и обслуживают большое количество потребителей.

Поскольку входной сетевой дроссель защищает преобразователь частоты от скачков напряжения, он способствует продлению срока службы оборудования и позволяет полностью реализовать его энергосберегающие функции. Кроме того, сетевые дроссели:

  • уменьшают дополнительное тепловыделение, которое возникает при работе частотного преобразователя;
  • снижает нагрузку на сеть, предохранители и кабели;
  • увеличивает срок службы конденсатора.

Если вам необходимо купить сетевой дроссель для частотного преобразователя, то наша компания недорого предлагает устройства, отличающиеся высокой надежностью и качеством. По всем интересующим вопросам, в том числе цене, правильному подбору параметров и доставке, вы можете проконсультироваться с нашими менеджерами.

Система обозначенияhttps://instart-info.ru/wp-content/uploads/3-3.jpg

1. Серия
2. Мощность, кВт
3. Ток, А
4. Номинальное напряжение:

4: 3 фазы 400 (380) В
6: 3 фазы 690 (660) В

Схема подключения

Габаритные размеры

Массогабаритные характеристики оборудования могут отличаться в зависимости от партии выпуска.
Актуальные размеры указаны в Руководстве по эксплуатации





Технические характеристики

Компонент Характеристика
Рабочая частота, Гц 47 – 63
Рабочее напряжение, В 400± 10%
Максимальный ток, А 1,5х Iн (60 сек)
Способ охлаждения Естественное воздушное
Рабочая температура От -10 С0 до +40 С0
Исполнение Открытое
Степень защиты IP00
Режим работы Продолжительный

* возможность использования до +55 С0 с понижением характеристик на 2%

Модель Индуктивность, мГн Модель Индуктивность, мГн
ISF-2.2/5.8-4 0.910 ISF-110/214-4 0.035
ISF-4.0/10.5-4 0.883 ISF-132/256-4 0.029
ISF-5.5/15.5-4 0.544 ISF-160/305-4 0.027
ISF-7.5/20.5-4 0.405 ISF-185/344-4 0.022
ISF-11/26-4 0.248 ISF-200/383-4 0.020
ISF-15/35-4 0.213 ISF-220/425-4 0.018
ISF-18.5/38.5-4 0.174 ISF-250/484-4 0.016
ISF-22/46.5-4 0.145 ISF-280/543-4 0.015
ISF-30/62-4 0.112 ISF-315/605-4 0.014
ISF-37/76-4 0.094 ISF-355/683-4 0.012
ISF-45/92-4 0.072 ISF-375/714-4 0.011
ISF-55/113-4 0.049 ISF-400/753-4 0.009
ISF-75/157-4 0.044 ISF-500/934-4 0.008
ISF-90/180-4 0.038 ISF-630/1205-4 0.0075

Совместимость
