Моторный дроссель

Отображение 1–12 из 28 результатов

Категории

Моторные дроссели – предназначены для снижения скорости нарастания выходного напряжения на выходе частотного преобразователя, снижает выбросы напряжения на клеммах двигателе при использовании длинного кабеля двигателя (свыше 40-60 метров). Также снижает риск выхода из строя выходных силовых цепей преобразователя при аварийных ситуациях – пробой изоляции двигателя, короткое замыкание.

Описание

Моторный дроссель – важный элемент любой приводной системы

Частотные преобразователи необходимы для регулирования скорости вращения электромотора. Однако наряду с очевидными достоинствами этих устройств, зачастую возникает негативное влияние на питающую сеть, что, в свою очередь, сказывается на сроке службы электрического мотора. Моторные дроссели призваны защитить приводную систему и повысить надежность ее работы.

Преимущества от использования моторных дросселей:

  • снижение вероятности короткого замыкания;
  • уменьшение выбросов напряжения;
  • снижение уровня шума двигателя;
  • увеличение срока службы электромотора;
  • увеличение длины моторного кабеля;
  • подавление электромагнитных помех;
  • выходной моторный дроссель минимизирует риски пробоя или ускоренного старения изоляции.

Компания «Инстарт» недорого предлагает высококачественные моторные дроссели, купить которые вы можете на нашем сайте. На странице каждой модели моторного дросселя для частотного преобразователя указаны все необходимые данные, в том числе характеристики изделия. Цены, подробную информацию о доставке и другие интересующие вас вопросы вы можете уточнить у наших менеджеров.

Гарантия 12 месяцев

Система обозначенияhttps://instart-info.ru/wp-content/uploads/3-3.jpg

1. Серия
2. Мощность, кВт
3. Ток, А
4. Номинальное напряжение:

4: 3 фазы 400 (380) В
6: 3 фазы 690 (660) В

Схема подключения

Габаритные размеры

Массогабаритные характеристики оборудования могут отличаться в зависимости от партии выпуска.
Актуальные размеры указаны в Руководстве по эксплуатации



Технические характеристики

Параметр Значение
Диапазон напряжения на входе 3 ~ 400 В±10%, 3 ~ 690±10%
Рабочая частота 0-60 Гц
Несущая частота Не более 3 кГц
Падение напряжения** 1% (на ЭД)
Рабочая температура от -10 °С до +40 °С**
(без выпадения конденсата)
Максимальный ток, А 1,5 х Iн (в течение 60 с)
Тип соединения Допускается параллельное/последовательное соединение дросселей (подробнее – см. полное руководство по эксплуатации)
Степень защиты IP00
Способ охлаждения Естественное воздушное

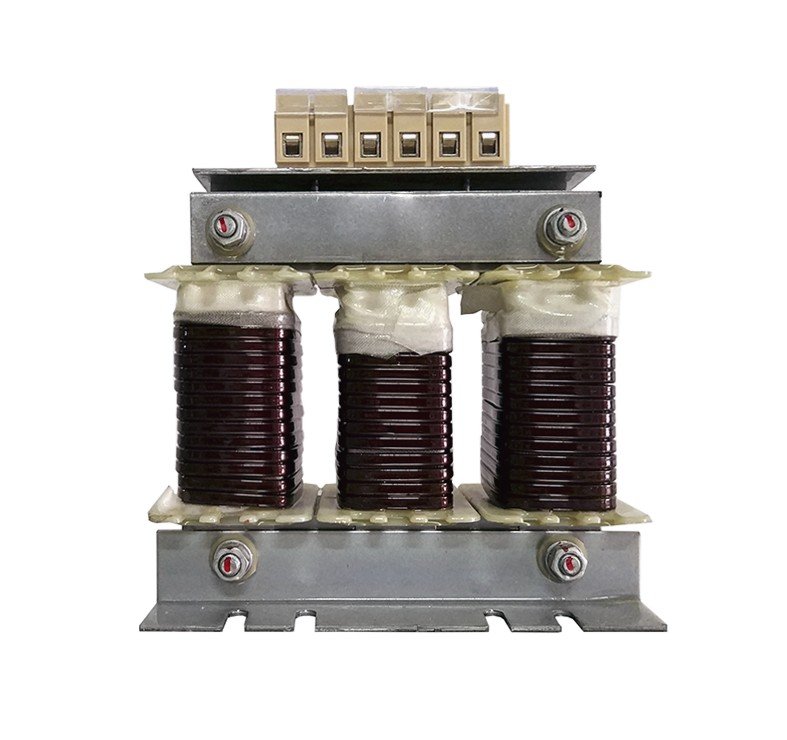

Моторный дроссель
Модель Индуктивность, мГн
Модель Индуктивность, мГн
IMF-2.2/5.1-4 1 IMF-4/5.0-6 2,8
IMF-4.0/8.8-4 0,7 IMF-5.5/7.0-6 2
IMF-5.5/13-4 0,47 IMF-7.5/10-6 1,4
IMF-7.5/17-4 0,35 IMF-11/15-6 0,93
IMF-11/25-4 0,23 IMF-15/20-6 0,75
IMF-15/32-4 0,18 IMF-18,5/23-6 0,60
IMF-18.5/37-4 0,14 IMF-22/30-6 0,47
IMF-22/45-4 0,12 IMF-30/40-6 0,35
IMF-30/60-4 0,087 IMF-37/45-6 0,30
IMF-37/75-4 0,078 IMF-45/50-6 0,28
IMF-45/90-4 0,058 IMF-55/60-6 0,230
IMF-55/110-4 0,047 IMF-75/80-6 0,180
IMF-75/152-4 0,035 IMF-90/105-6 0,146
IMF-90/176-4 0,032 IMF-110/120-6 0,120
IMF-110/210-4 0,028 IMF-132/150-6 0,094
IMF-132/253-4 0,024 IMF-160/180-6 0,071
IMF-160/300-4 0,021 IMF-185/200-6 0,064
IMF-185/340-4 0,018 IMF-200/220-6 0,058
IMF-200/380-4 0,016 IMF-220/250-6 0,055
IMF-220/420-4 0,014 IMF-250/290-6 0,048
IMF-250/480-4 0,013 IMF-280/310-6 0,041
IMF-280/540-4 0,012 IMF-315/340-6 0,037
IMF-315/600-4 0,011 IMF-355/370-6 0,034
IMF-355/680-4 0,0087 IMF-375/390-6 0,033
IMF-375/710-4 0,0082 IMF-400/450-6 0,028
IMF-400/750-4 0,007 IMF-500/550-6 0,023
IMF-500/930-4 0,0058 IMF-630/660-6 0,019
IMF-630/1200-4 0,0043

Совместимость
